当 Transfer-Encoding chunked 遇上 HTTP2

背景

某日,Leader 说:“给我们的 SSR 服务整一下流式渲染吧!”。听完我心想:这不是小弟已经研究过的玩意吗。所以果断回答 OK 没问题。

一天之后,本地修改完毕,部署到 Test 环境,开始验证!咦,返回的头部里面怎么没有 Transfer-Encoding: chunked 这个头部呀?鉴于我们的服务是部署在 Nginx 网关之后的,所以果断甩锅给运维,“怎么把我的头给弄丢了!”。

一番拉扯之后,运维甩过来一个链接:Transfer-Encoding。意思就是,这不是我们的锅呀,这个是 HTTP2 的规定。

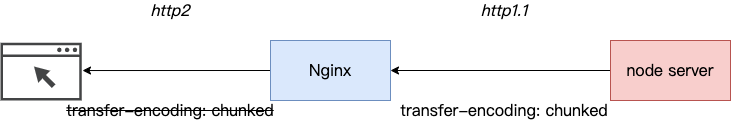

所以现在的问题总结下来就是:

问题原因知道了,那就面向 Google 开发呗,可以经过各种组合搜索后也没有找到相关的内容。没方法了,只能灰溜溜的跟 Leader 说做不了了。

但是这个问题一直萦绕在我脑海,害得我夜不能寐,饭不能食。毕竟,丢了的面子得找回来,而且不可能大家的服务都没有像这样部署过吧,肯定还是自己太菜了。而且,根据上面这个链接所说:“HTTP2 提供了比 chunked 更为高效的数据流传输机制”,所以有可能 HTTP2 已经默默的帮我们做了些什么了。既然这样,我们还是来验证一下吧。

验证

本文所需要的验证工具包括:

  • Nginx:需要开启 HTTP2,需要生成自签名证书,相关内容可自行搜索。这里仅给出配置文件:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
events {
worker_connections 2048;
}

http {
server {
ssl_certificate mydomain.crt;
ssl_certificate_key private.key;

listen 443 ssl http2;

location / {
proxy_http_version 1.1; # 注意这个参数不能省略,否则默认会用 1.0,1.0 不支持 chunked
proxy_pass http://127.0.0.1:2048;
}
}
}
  • 返回 chunked 内容的 server:本文使用 Node.js,代码如下:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
const express = rquire('express')

const app = express()

app.get('/chunk_demo', (req, res, next) => {
res.write(`<!DOCTYPE html>
<html>
<head>
<title>Chunk Demo</title>
</head>
<body>
<strong>你好`)

setTimeout(() => {
res.end(` World</strong>
</body>
</html>`)
}, 4000)
})

const listener = app.listen(2048, () => {
console.log('Your app is listening on port ' + listener.address().port)
})
  • 支持 HTTP2 的客户端,这个一般的浏览器应该都支持。

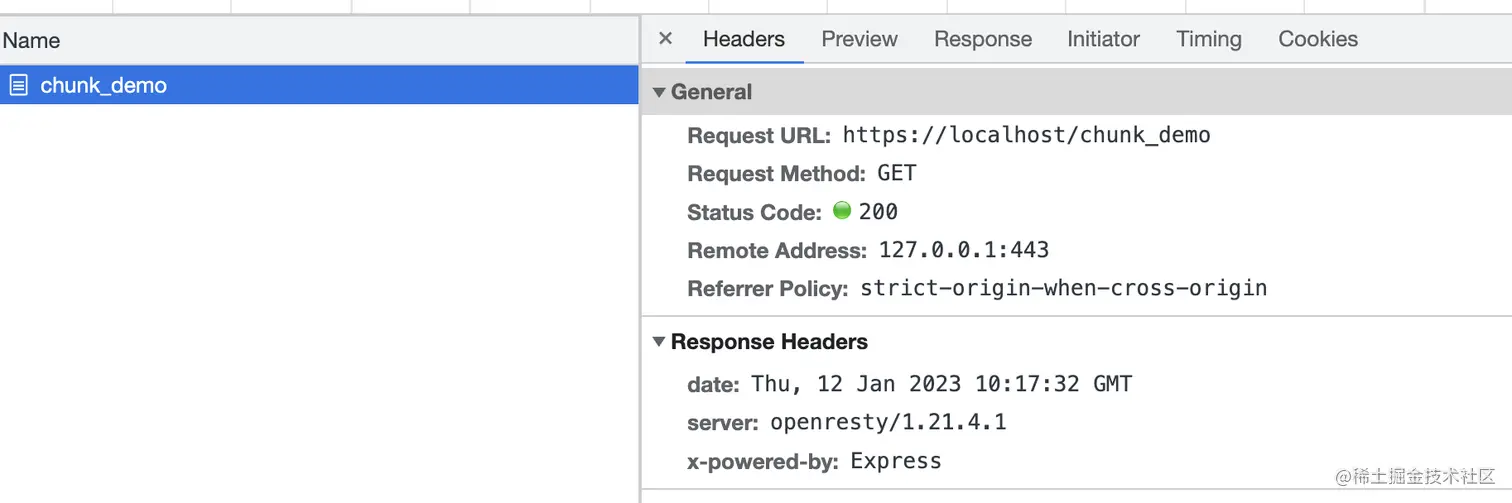

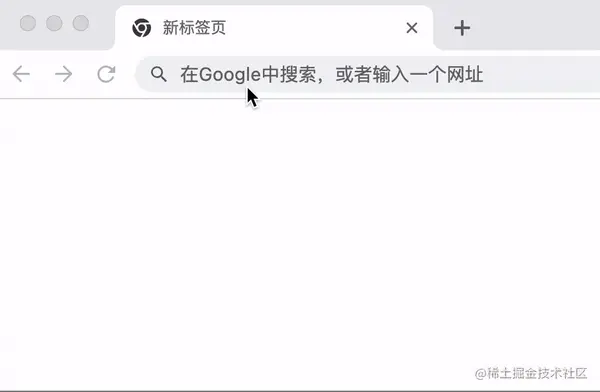

然后,我们在浏览器中访问一下。从调试面板发现,协议确实是 HTTP2,且没有返回 Transfer-Encoding: chunked 头部,但是效果确实是我们想要的(不过这个浏览器貌似不太礼貌,不好好输出你好就算了,还骂我是“犲”。开个玩笑,这里显然是乱码了,文末有说明):

看来 HTTP2 确实自动做了些什么。

我们可以通过 wireshark 进一步的验证我们的想法,使用 wireshark 抓包需要配置其可以解密 HTTP2 流量,可参考使用 Wireshark 调试 HTTP/2 流量

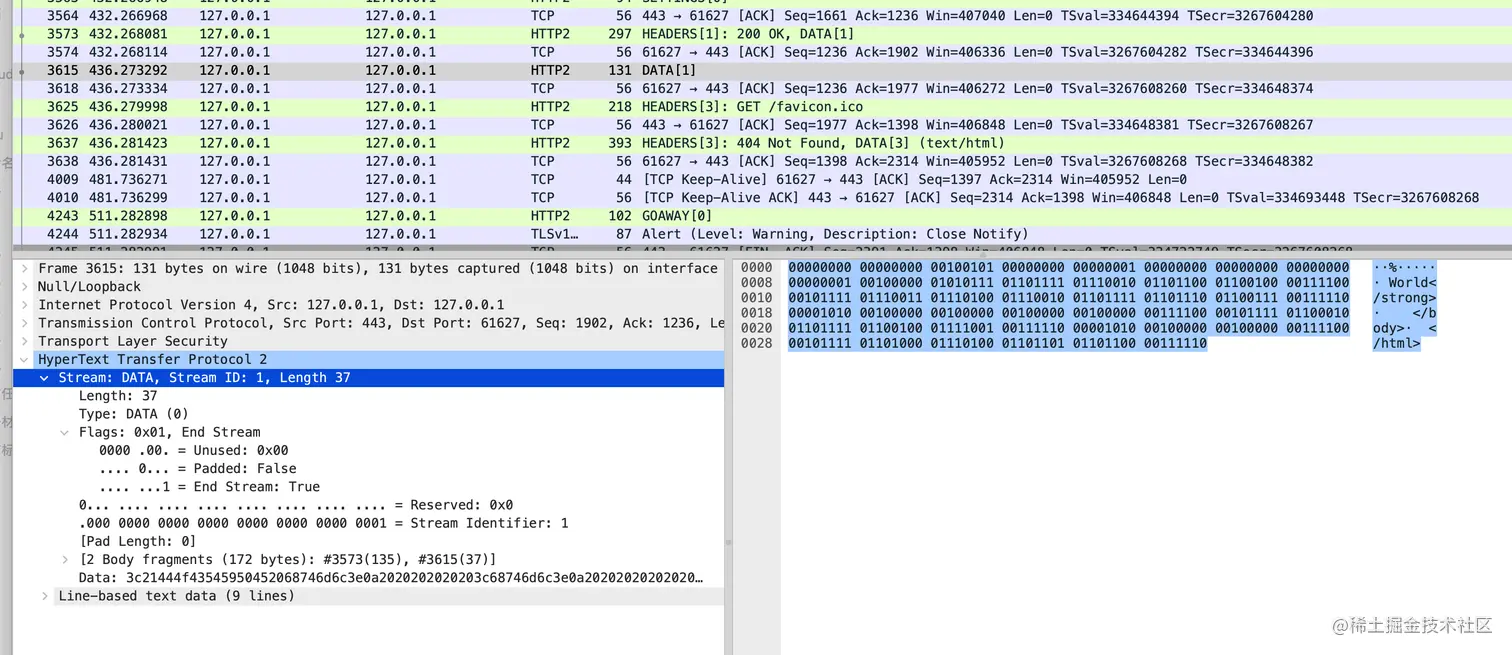

如下所示,chunked 的两部分数据被 HTTP2 作为了了两个 Data 帧进行传输,两个 Data 帧的时间相差 4 秒左右。


看来我们的 SSR 流式渲染可以顺利上线了,这个面子终于找回来了。

不过好不容易抓到了包,那就再顺手研究下 HTTP2 中 Header 和 Data 帧的数据格式吧。

补充内容

Header 和 Data 帧格式解析

首先,我们来看一下 GET /chunk_demo 这个 Header 帧的数据:

这段数据包含 9 个字节的头部和 444 个字节的数据。

首先,我们来看看头部:

1
0000000 00000001 10111100 00000001 00100101 00000000 00000000 00000000 00000001
  • 1-3(0000000 00000001 10111100):数据长度。这里是 444,表示 9 个字节的头部后面跟着 444 个字节的数据。
  • 4(00000001):帧类型,这里是 1,表示是 Header 帧。
  • 5(00100101):标志位。
  • 6-9(00000000 00000000 00000000 00000001):流标识符,标识该帧属于哪个流。

接下来,是数据部分:

首先是 4 个字节的 Stream Dependency 用来表示该流的依赖和 1 个字节的 Weight 用来表示优先级,后面的全是请求头相关的内容了,这一部分内容可以参考HTTP/2 头部压缩技术介绍,这里挑几个来解析一下。

比如第 15 个字节 10000010,它属于“整个头部键值对都在字典中”的情况:

1
2
3
4
  0   1   2   3   4   5   6   7
+---+---+---+---+---+---+---+---+
| 1 | Index (7+) |
+---+---------------------------+

具体解析方法为:第一位是 1,表示“整个头部键值对都在字典中”,剩下的 7 位表示其在字典中的索引 2,查字典得到键值对为:“:method: GET”。其中完整的字典在这里。如果是用 HTTP/1.1 来表示请求方法,则需要 3 个字节。

再比如 16-23 字节 01000001 10000110 10100000 11100100 00011101 00010011 10011101 00001001,它属于“头部名称在字典中,更新动态字典”的情况:

1
2
3
4
5
6
7
8
  0   1   2   3   4   5   6   7
+---+---+---+---+---+---+---+---+
| 0 | 1 | Index (6+) |
+---+---+-----------------------+
| H | Value Length (7+) |
+---+---------------------------+
| Value String (Length octets) |
+-------------------------------+

具体解析方法为:前两位 01 表示“头部名称在字典中,需要更新动态字典”,后面 6 位表示其在字典中的索引 1,查字典得到其 key 为 :authority,之后的一个字节 10000110 表示使用了霍夫曼编码,且数据长度为 6,最后面的 6 个字节就是霍夫曼编码后的数据,查霍夫曼编码表后得到结果为 localhost

1
2
3
4
5
6
7
8
9
10
11
101000 - l
00111 - o
00100 - c
00011 - a
100111 - h
01000 - s
01001 - t

10100000 11100100 00011101 00010011 10011101 00001001
| | | | | | | | |
l o c a l h o s t

那么,这里的更新动态字典是啥意思呢?我们来看看另外一个包的数据就知道了,刚好浏览器请求网页的时候会自动发一个请求 GET /favicon.ico 去请求网页图标,我们就来看看这个包的 :authority

从上图可以看到,:authority 现在也属于“整个头部键值对都在字典中”的情况了,用 1 个字节即可表示,数据进一步得到了压缩。

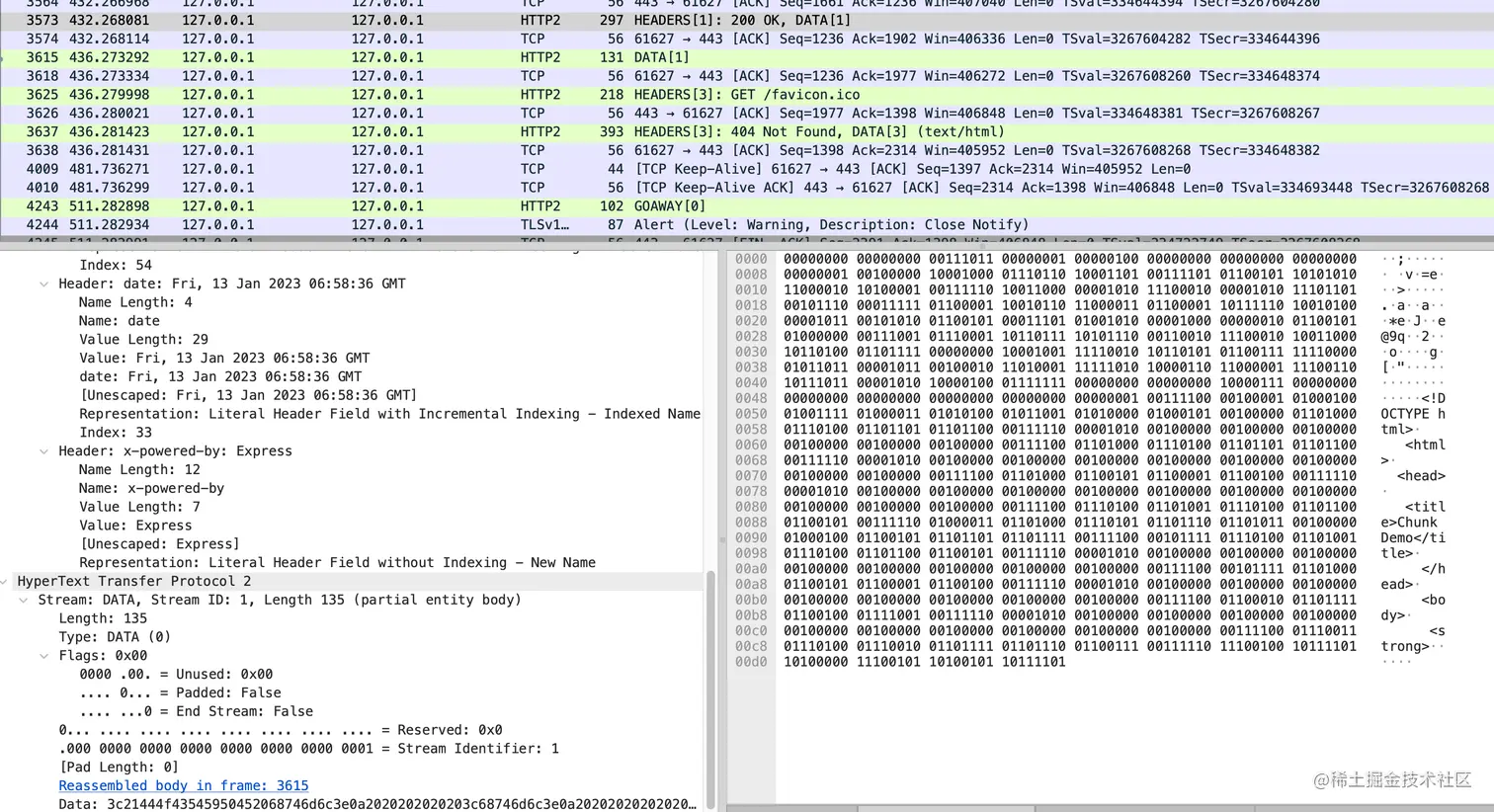

然后,我们来看看 Data 帧的数据:

同样也是 9 个字节的头部,就不赘述了。

之后就是 135 个字节的数据,注意这里的数据是 UTF8 编码的,由于前面都是 ASCII 表中的字符,所以一个字节即可表示,而“你好”是中文,每一个需要 3 个字节表示:

1
11100100 10111101 10100000 11100101 10100101 10111101

那为什么浏览器显示乱码了呢?因为实验环境的浏览器默认使用 GBK 编码,我们查一下 浣犲ソ 的 GBK 编码,可得到:

1
2
3
浣 - E4BD - 11100100 10111101
犲 - A0E5 - 10100000 11100101
ソ - A5BD - 10100101 10111101

连起来刚好跟“你好”的 UTF8 编码是一样的。

怎么解决呢?在返回的 html 中添加 meta 标签指定编码方式即可:

1
<meta charset="UTF-8" />

总结

本文从 SSR 流式渲染的需求出发,通过一个实验介绍了 HTTP2 对 chunked 的处理,并简单分析了一下 HTTP2 的帧格式。最终结论简单来说就是 HTTP2 会自动处理 Transfer-Encoding:chunked,将其转换为多个 Data 帧来传输。
